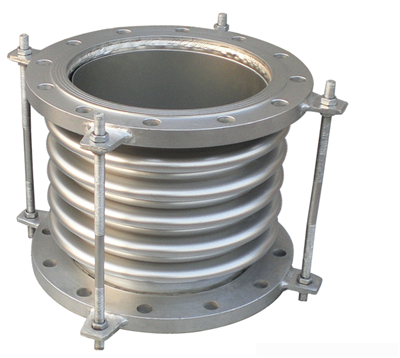

波紋管補償器在煤粉管道中的布置方式使其發揮了應有的作用。
(1)原設計的煤粉管道布置在靠近燃燒器一次風出口的煤粉管道段上，垂直段的位移和燃燒器的附加位移由套筒補償器吸收。
管道的水平位移被鉸接波紋管補償器在另一個方向上的旋轉所吸收，而沒有垂直截面的管道系統的燃燒器的附加位移被鉸接波紋補償器的旋轉所吸收。
由于介質溫度高、管道熱膨脹大、燃燒器附加位移、整個管道系統無固定支架、支吊架約束力等因素，波紋管補償器的動作在設計中很難達到預期的效果，所以有些補償器在熱態下不動作，有些補償器因位移大而卡死。
石洞口電廠的運行實踐證明了這一點。經過幾次啟停后，大部分波紋管補償器卡在熱態，無法恢復冷態。管路系統補償不理想，漏粉嚴重。燃燒器上的附加力過大，造成熱態擺動受阻，影響鍋爐的經濟運行。
在改進設計中，考慮到大機組熱風送粉系統中的煤粉管道介質溫度高，管道系統的膨脹和燃燒器的附加位移使整個煤粉管道的熱工況相當復雜，
這給控制燃燒器的附加力和合理布置金屬波紋管補償器帶來很大困難。定點可以使管道系統的熱能和燃燒器的附加位移分開考慮，
因此，波紋管補償器的選擇和布置簡單；還能使燃燒器基本不受煤粉管道的影響，為燃燒器的熱擺創造條件。
